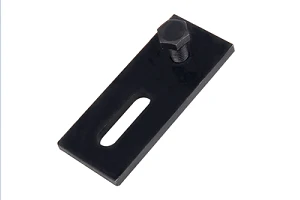

لنگر برشی بتن

لنگرهای برشی بتن عناصر فولادی تعبیه شده سازه ای هستند که برای انتقال نیروهای برشی جانبی و بارهای کششی از اعضای فولادی سازه یا اتصالات پیش ساخته به پایه ها، دیوارها یا دال های بتنی طراحی شده اند. در ساخت و ساز بتن پیش ساخته و مهندسی سازه های صنعتی سنگین، این لنگرها با به حرکت درآوردن مقاومت فشاری و برشی زمینه بتنی اطراف، از جابجایی نسبی بین عناصر متصل شده جلوگیری می کنند.

هندسه سر لنگر:پیکربندی های فورج شده یا جوش داده شده صفحه / گل میخ، سطح باربری را به حداکثر می رساند و تنش های برشی متمرکز را به طور یکنواخت در توده بتن توزیع می کند.

جوش پذیری و شکل پذیری:ترکیبات فولاد آلیاژی کم-کربن و میکرو- بدون ترک خوردگی زیر مهره، میدان صوتی یا جوشکاری را به صفحات سازه تضمین می‌کند.

رابط های رشته یا گل میخ:گزینه‌ها شامل رزوه‌های مادگی داخلی، ناودانی‌های رزوه‌دار خارجی، یا اتصالات میلگرد حلقه‌ای برای تطبیق سخت‌افزارهای مختلف اتصال هستند.

کاهش خوردگی:گالوانیزه داغ (HDG) تا ASTM A153 / ISO 1461 یا فولاد ضد زنگ (304/316) دوام را در محیط‌های خورنده یا خارجی فراهم می‌کند.

محدوده قطر:M12 تا M48 (یا 1/2 اینچ تا 2 اینچ معادل امپریال).

طول لنگر:استاندارد 150 میلی متر تا 600 میلی متر؛ طول تعبیه سفارشی در صورت درخواست مهندسی در دسترس است.

ضخامت صفحه پایه:ابعاد صفحه 10 میلی متر تا 50 میلی متر متناسب با خروج از مرکز بار و محدودیت فاصله لبه.

کلاس تحمل:ماشین کاری شده تا ISO 2768-m برای دقت رابط ساختاری و تراز کردن پیچ و مهره.

درجات مواد:فولادهای کربنی مطابق با ASTM A36، Q355B، 40Cr یا انواع فولاد ضد زنگ (AISI 304 / 316).

استانداردهای اجرایی:مطابق با الزامات کد جوشکاری ساختاری یوروکد 2 (EN 1992)، ACI 318 و AWS D1.1 ساخته شده است.

قابلیت ردیابی:گواهی‌های آزمایش آسیاب مواد خام (EN 10204 3.1) برای هر قطعه حرارتی تولید ارائه شده است.


محاسبه ظرفیت برشی:بر اساس مقررات ACI 318 ACI 318 Appendix D / EN 1992-4، برش بتن، شکست فرورفتگی و محدودیت‌های تسلیم برش مقطعی فولاد بر مقاومت نهایی اعمال می‌شود.

فاصله و فاصله لبه:حداقل فواصل لبه باید حفظ شود تا از فوران پیش از موعد بتن در سمت-صورت جلوگیری شود. ممکن است برای نصب‌های نزدیک{1}}به جزئیات تقویت‌کننده نیاز باشد.

عملکرد خستگی:کاربردهای بار چرخه ای (مانند براکت های پل، باندهای جرثقیل) به تأیید آزمایش بار دینامیکی و پیش بارگذاری مناسب لنگر نیاز دارند.

دیوار پیش ساخته-به-اتصالات پایه و کف:بارهای جانبی باد، لرزه ای و کف را به فونداسیون بتنی منتقل می کند تا از لغزش یا کج شدن درز پایه جلوگیری کند.

انکراژ صفحه پایه تجهیزات صنعتی سنگین:برای مقاومت در برابر تنش برشی دینامیکی، ماشین‌آلات و ستون‌های جرثقیل‌های ارتعاشی یا با بار بالا را محکم به پایه‌های بتنی می‌بندد.

سازه‌های فولادی-به-اتصالات بتن:نیروهای ممان و برش بالا را به طور ایمن بر روی قاب های فولادی و ستون های بتنی مسلح بدون خرد شدن موضعی منتقل می کند.

پایه پل و موانع بزرگراه:نیروهای برخورد شدید{0}}و بارهای ترافیکی مداوم را جذب می‌کند، ریل‌های ایمنی و مجموعه‌های پشتیبانی را روی جاده‌ها محکم می‌کند.

بازرسی ابعادی:100 درصد کالیپر و رزوه سنج ورنیه را برای تلورانس های قطر، طول و عمود گام بررسی می کند.

تست غیر مخرب (NDT):آزمایش ذرات مغناطیسی (MT) یا آزمایش اولتراسونیک (UT) بر روی 100 درصد جوش‌های ساختاری حیاتی بر اساس استانداردهای AWS D1.1 انجام می‌شود.

تست مکانیکی:آزمایش‌های ضربه‌ای کششی، استحکام تسلیم، و بریدگی Charpy V- بر روی نمونه‌های معرف در هر دسته انجام شد.

اصلاح هندسه:طول‌های غیر استاندارد گل میخ، پایه‌های لنگر خم شده، ابعاد صفحه سفارشی‌شده، و مجموعه‌های لنگر چند-میخ.

فینیش های سطحی:ساده (روغن‌شده)،-گالوانیزه گرم، روکش مکانیکی روی، یا غیرفعال کردن اجزای فولاد ضد زنگ.

پیکربندی موضوع:گام‌های نخ درشت، UNC یا سفارشی متریک.

نقشه های مهندسی سازه که مکان لنگر، عمق جاسازی و جزئیات صفحه پایه را نشان می دهد.

پارامترهای بار طراحی (بارهای برشی و کششی نهایی/سرویس، عوامل لرزه ای یا دینامیکی).

شرایط قرار گرفتن در معرض محیطی (در معرض خشکی داخلی، مرطوب بیرونی، دریایی، یا قرار گرفتن در معرض مواد شیمیایی).

مقدار مورد نیاز، برنامه تحویل هدف و بندر مقصد برای محاسبه بار.
